Metalpak® Sb 500

Frangisole a lamelle appacchettabili ed orientabili

DESCRIZIONE

Metalpak è il frangisole a lamelle appacchettabili e orientabili decisamente all’avanguardia in fatto di robustezza e design. Utilizzato all’esterno dell’edificio, si caratterizza per un elevato livello di protezione solare, con riduzione pari al 50% della potenza assorbita dall’impianto di condizionamento limitando del 60% il consumo energetico. Variegate le “situazioni” d’utilizzo, che spaziano dal residenziale al commerciale, all’ospedaliero, tanto per fare alcuni esempi.
Vari i colori in cui è disponibile, anche su precisa richiesta del cliente.

COSA LO RENDE ESCLUSIVO

Frangisole tutto metallo orientabile ed appacchettabile robusto ed affidabile
Nessun nastro di sostegno lamelle visibile
Orientamento lamelle in qualsiasi posizione
Protezione contro le effrazioni poichè dotato di sistema di bloccaggio automatico
Frangisole abbassato con lamelle chiuse forma parete ventilata isolante
Sganciamento automatico di sicurezza nella discesa del telo, in caso di ostacoli

CONTATTI

Per maggiori informazioni su questo prodotto

contattaci subito

DOCUMENTI

Clicca sulle immagini per effettuare il download.

PROGETTAZIONE

Clicca sulle immagini per effettuare il download.

TESTI PER GARE D'APPALTI

Metalpak® Sb 500 Diplomatic

Frangisole per esterno a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca, nei colori standard come da ns. cartella colori in vigore, resistenti a 1000 ore di nebbia salina, nei colori RAL CLASSE A, di spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A. Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena al carbonio ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim.78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).

Metalpak® Sb 500 Avantgarde

Frangisole per esterno a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca, nei colori standard come da ns. cartella colori in vigore, resistenti a 1000 ore di nebbia salina, nei colori RAL CLASSE A-D, spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide, terminale in alluminio estruso per ultima lamella completo di guarnizione. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A-D. Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle inclinate a 37 gradi in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena in acciaio INOX ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione non trattati sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim.78x70mm nel quale alloggia il motore elettrico ed alberi di trasmisione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).

Metalpak® Sb 500 Elegance

Frangisole per esterno a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca, nei colori standard come da ns. cartella colori in vigore, resistenti a 1000 ore di nebbia salina, nei colori RAL CLASSE A-D-E di spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide, terminale in alluminio estruso per ultima lamella completo di guarnizione, terminale in alluminio estruso per ultima lamella completo di guarnizione. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A-D-E. Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena acciaio INOX ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione non trattati sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim. 78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).

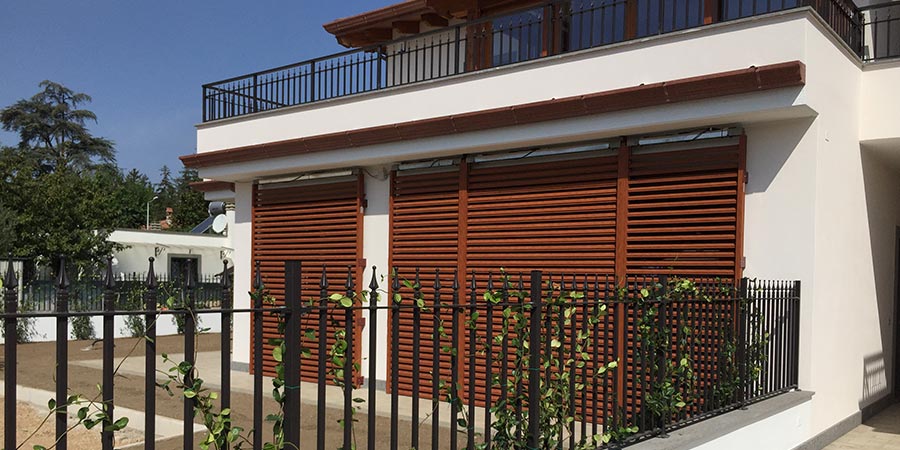

Metalpak® Sb 500 Elegance- Color Wood

Frangisole per esterno a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca, nei colori standard come da ns. cartella colori in vigore, resistenti a 1000 ore di nebbia salina, nei colori finto legno: Rovere, Ciliegio, Castagno spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide, terminale in alluminio estruso per ultima lamella completo di guarnizione. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori finto legno: Rovere, Ciliegio, Castagno. Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena acciaio INOX ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione non trattati sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole siblocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim. 78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico ,gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera). I collegamenti elettrici singoli con commutatore instabile interbloccato necessita dell’impiego di apposite centraline. In zone a basse temperature con possibilità di ghiaccio è indispensabile l’installazione di un sensore per il ghiaccio.

Metalpak® Sb 500 Elegance- Sea-Side

Frangisole per esterno zona mare a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca, nei colori RAL CLASSE A-D-E- nei colori in vigore, spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide, terminale in alluminio estruso per ultima lamella completo di guarnizione . Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A-D-E con trattamento Sea-Side. Meccanismi di azionamento a bilanciere frizionati, in zama con trattamento tropicalizzato con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena in acciaio inox ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione con trattamento tropicalizzato sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato e verniciato e verniciato dim.78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione in acciaio con trattamento di zincatura. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).

Metalpak® Sb 500 Argano

Frangisole per esterno a pacchetto con lamelle in alluminio estruso verniciate con finitura opaca nei colori standard come da ns. cartella colori in vigore, di spessore 1,20mm, larghezza 92mm con nervature longitudinali di irrigidimento su entrambe i lati e spazzolino antirumore e di oscuramento inserito sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide. Guide laterali autoportanti in alluminio estruso di 85x44mm verniciate nei colori RAL standard finitura opaca, oppure anodizzate naturale. Meccanismi di azionamento a bilanciere frizionati, in zama con funzione di posizionamento lamelle inclinate a 37 gradi in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione sono collegati per mezzo di catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Comando ad arganello completo di gruppo finecorsa, asta di manovra completa di rinvio a 45 gradi e fermasta.
