Metalpak® Sb 200
Frangisole a lamelle appacchettabili ed orientabili
Metalpak è il frangisole a lamelle appacchettabili e orientabili decisamente all’avanguardia in fatto di robustezza e design. Utilizzato all’esterno dell’edificio, si caratterizza per un elevato livello di protezione solare, con riduzione pari al 50% della potenza assorbita dall’impianto di condizionamento limitando del 60% il consumo energetico. Variegate le “situazioni” d’utilizzo, che spaziano dal residenziale al commerciale, all’ospedaliero, tanto per fare alcuni esempi.
Vari i colori in cui è disponibile, anche su precisa richiesta del cliente.
COSA LO RENDE ESCLUSIVO
- Frangisole tutto metallo orientabile ed appacchettabile robusto ed affidabile
- Nessun nastro di sostegno lamelle visibile
- Orientamento lamelle in qualsiasi posizione
- Protezione contro le effrazioni poichè dotato di sistema di bloccaggio automatico
- Frangisole abbassato con lamelle chiuse forma parete ventilata isolante
- Sganciamento automatico di sicurezza nella discesa del telo, in caso di ostacoli
DOCUMENTI
Clicca sulle immagini per effettuare il download.
TESTI PER GARE D'APPALTI
Metalpak® Sb 200 Diplomatic

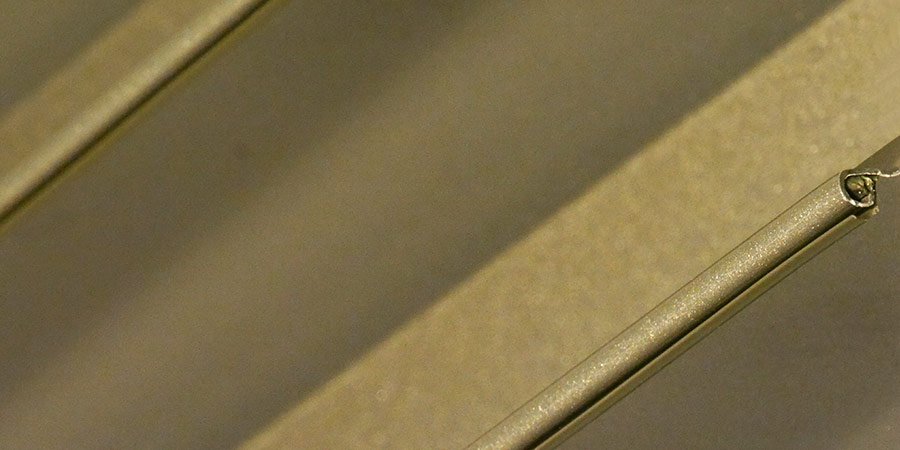

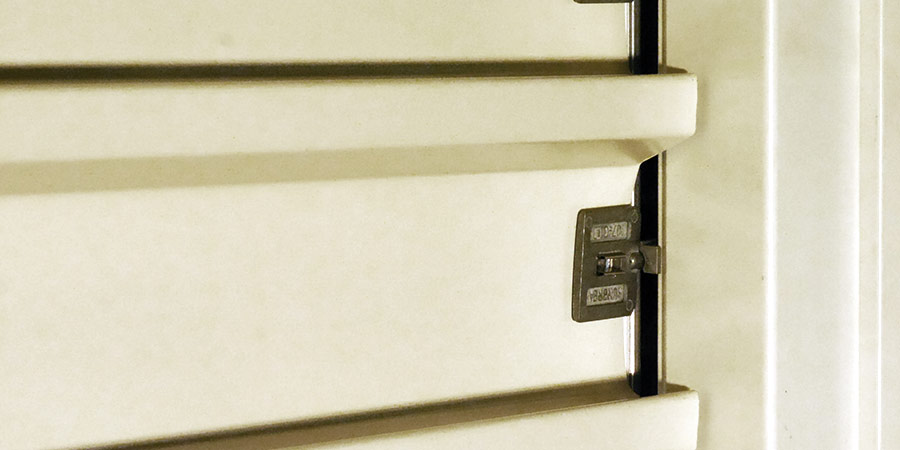

Frangisole per esterno a pacchetto con lamelle in alluminio al magnesio pre-verniciate resistenti a 800 ore di nebbia salina, nei colori RAL CLASSE A con finitura opaca come da ns. cartella colori in vigore, spessore 0,60mm, larghezza 97mm con nervature longitudinali di irrigidimento su entrambe i lati e guarnizione antirumore e di oscuramento inserita sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A.
Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle inclinate a 37° n fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena al carbonio ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione non trattati sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim.78×70 nel quale alloggia il motore elettrico ed alberi di trasmissione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).
Metalpak® Sb 200 Avantgarde
Frangisole per esterno a pacchetto con lamelle in alluminio al magnesio pre-verniciate resistenti a 800 ore di nebbia salina, nei colori RAL CLASSE A-D con finitura opaca, come da ns. cartella colori in vigore, spessore 0,60mm, larghezza 97mm con nervature longitudinali di irrigidimento su entrambe i lati e guarnizione antirumore e di oscuramento inserita sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide, terminale in alluminio estruso per ultima lamella completo di guarnizione. Guide laterali autoportanti in alluminio estruso 85×45 mm verniciate nei colori RAL CLASSE A-D . Meccanismi di azionamento a bilanciere frizionati, in zama con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena INOX ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione sono collegati ad una catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim.78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione. Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).
Metalpak® Sb 200 Elegance
Lamella in lega alluminio profilata MOTORE Frangisole per esterno a pacchetto con lamelle in alluminio al magnesio pre-verniciate resistenti a 800 ore di nebbia salina, nei colori RAL CLASSE A-D-E con finitura opaca, come da ns. cartella colori in vigore, spessore 0,60mm, larghezza 97mm con nervature longitudinali di irrigidimento su entrambe i lati e guarnizione antirumore e di oscuramento inserita sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox verniciati RAL CLASSE A-D-E collegati a scatto ai pivotti dei meccanismi interni alle guide. Guide laterali autoportanti in alluminio estruso di 85×45 mm verniciate nei colori RAL CLASSE A-D-E . Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle inclinate a 37° in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena INOX ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione verniciati RAL CLASSE A-D-E sono collegati ad una catenaria in acciaio INOX a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Cassonetto ad U in acciaio zincato dim.78x70mm nel quale alloggia il motore elettrico ed alberi di trasmissione.
Comando a motore elettrico asincrono monofase 230V-50Hz valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0,80 ml di cavo quadripolare 4×0,75 mm e connettore maschio cablato (esclusa pulsantiera).
Metalpak® Sb 200 Argano
Frangisole per esterno a pacchetto con lamelle in alluminio al magnesio pre-verniciate con finitura opaca nei colori standard come da ns. cartella colori in vigore, di spessore 0,60mm, larghezza 97mm con nervature longitudinali di irrigidimento su entrambe i lati e guarnizione antirumore e di oscuramento inserita sulla bordatura interna. Le lamelle sono corredate alle due estremità di clips in acciaio inox collegati a scatto ai pivotti dei meccanismi interni alle guide. Guide laterali autoportanti in alluminio estruso di 85x44mm verniciate nei colori RAL standard finitura opaca, oppure anodizzate naturale. Meccanismi di azionamento a bilanciere frizionati, in zama con funzione di posizionamento lamelle inclinate a 37 gradi in fase di discesa e chiusura automatica delle stesse a frangisole abbassato. Movimentazione forzata di salita e discesa delle lamelle per mezzo di catena ad elementi snodati. Sistema di sganciamento automatico di sicurezza delle lamelle in caso di ostacoli in fase di discesa. I pivotti porta lamelle in pressofusione sono collegati per mezzo di catenaria in acciaio inox a passo costante. A lamelle chiuse il frangisole si blocca automaticamente dall’esterno per mezzo del sistema integrato anti sollevamento. Comando ad arganello completo di gruppo finecorsa, asta di manovra completa di rinvio a 45 gradi e fermasta.
